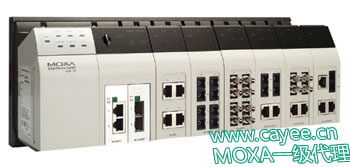

| 網管型，模塊化交換機系統， EDS-72810G |
| 技術 |
| 標準 |
IEEE 802.3 for 10BaseT,
IEEE 802.3u for 100BaseT(X) and 100Base FX,
IEEE 802.3ab for 1000BaseT(X),
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x for Flow Control,
IEEE 802.1D for Spanning Tree Protocol,
IEEE 802.1W for Rapid STP,
IEEE 802.1Q for VLAN Tagging,
IEEE 802.1p for Class of Service,
IEEE 802.1X for Authentication,
IEEE 802.3ad for Port Trunk with LACP |
| 協議 |
IGMP V1/V2/V3，GMRP，GVRP，SNMP V1/V2c/V3，
DHCP服務器/客戶端，BootP，DHCP Option 82，TFTP，SNTP，SMTP，RARP，RMON和EDS-SNMP OPC Server Pro(可選) |
| MIB |
MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RARP，RMON MIB Group 1，2，3，9 |
| 流控 |
IEEE802.3x 流控，背壓式流控 |
| 接口 |
| 快速以太網 |
6個插槽可安裝任意4端口10/100M 或者100M FX的接口模塊 |
| 千兆以太網 |
2個插槽用于安裝2口的千兆以太網模塊
(10/100/1000BaseT(X) (RJ45) 接口或者1000BaseSX/LX/LHX/ZX (LC 接口)) |
| 控制臺端口 |
RS-232 (RJ45) |
| 系統LED指示燈 |
STAT，PWR1，PWR2，F(xiàn)AULT，MASTER，COUPLER |
| 模塊LED指示燈 |
LNK/ACT，F(xiàn)DX/HDX，RING PORT，COUPLER PORT，SPEED |
| 報警連接器 |
兩個輸出能力為1A @ 24 VDC的繼電器輸出 |
| 數字輸入 |
電子隔離、共地
狀態 "1": +13 至 +30V
狀態 "0": -30 至 +3V
最大輸入電流: 8 mA |
| 電源 |
| 輸入電壓 |
24VCD(12--45VCD)，冗余輸入 |
輸入電流
(@ 24 V) |
0.96A |
| 連接器 |
兩個可插拔的6腳接線端子 |
| 電流過載保護 |
提供 |
| 電源反極保護 |
提供 |
| 機械特性 |
| 外殼 |
IP30 等級保護 |
| 體積 |
362 x 143 x 128 mm (14.25 x 5.75 x 5.04 in.) |
| 重量 |
1950 g |
| MTBF |
220，000 hrs |
| 安裝 |
DIN 導軌， 壁掛式安裝 （可選） |
| 千兆以太網接口模塊，IM-2G 系列 |
| 接口 |
| LED指示器 |
端口狀態 |
| RJ45端口 |
10/100/1000BaseT(X) 自動協議速度，且為自動 MDI/MDI-X 連接 |
| 光纖接口 |
1000BaseSX/LX/LHX/ZX (SFP 插槽, LC連接頭 ) |
| 電源 |
| 電源功耗 |
IM-2GTX: 2.96W
IM-2GSFP: 3.042W |
| 機械特性 |
體積
(W x H x D) |
24 x 66 x 101 mm (0.94 x 2.60 x 3.98 in.) |
| 重量 |
IM-2GTX: 150 g
IM-2GSFP: 148 g |
| 快速以太網接口模塊，IM系列 |
| 技術指標 |
| LED指示器 |
PWR，P1，P2，P3，P4 端口狀態 |
| RJ45端口 |
10/100BaseT(X) 自動協議速度，全 / 半雙功模式，且為自動 MDI/MDI-X 連接 |
| 光纖接口 |
100BaseFX 口 (SC/ST 接口) |
| 光纖 |
| 100BaseFX |
| |
Multi Mode |
Single Mode |
Single Mode,
80 km |
| Wavelength |
1300 nm |
1310 nm |
1550 nm |
| Max. TX |
-10 dBm |
0 dBm |
0 dBm |
| Min. TX |
-20 dBm |
-5 dBm |
-5 dBm |
| RX Sensitivity |
-32 dBm
|
-34 dBm
|
-34 dBm
|
| Link Budget |
12 dB
|
29 dB |
29 dB |
| Typical Distance |
5 kma, 4 kmb |
40 kmc |
80 kmd
|
| Saturation |
-6 dBm
|
-3 dBm |
-3 dBm |
|
a. 50/125 μm, 800 MHz*km fiber optic cable
b. 62.5/125 μm, 500 MHz*km fiber optic cable
c. 9/125 μm, 3.5 PS/(nm*km) fiber optic cable
d. 9/125 μm, 19 PS/(nm*km) fiber optic cable
|
|
| 電源 |
| 電源功耗 |
IM-4TX: 2.5W
IM-2MSC/2TX: 5W
IM-2MST/2TX: 5W
IM-2SSC/2TX: 5W
IM-4MSC: 7.2W
IM-4MST: 7.2W
IM-4SSC: 7.2W
IM-1LSC/3TX: 4W |
| 機械特性 |
| 外殼 |
IP30 等級保護 |
| 體積 |
40 x 130 x 100 mm (W x H x D) |
| MTBF |
620，000 hrs |
| Data Base |
MIL-HDBK-217F，GB |
| 重量 |
IM-4TX: 215 g
IM-2MSC/2TX: 245 g
IM-2MST/2TX: 250 g
IM-2SSC/2TX: 245 g
IM-1LSC/3TX: 235 g
IM-4MSC: 250 g
IM-4MST: 270 g
IM-4SSC: 270 g |
